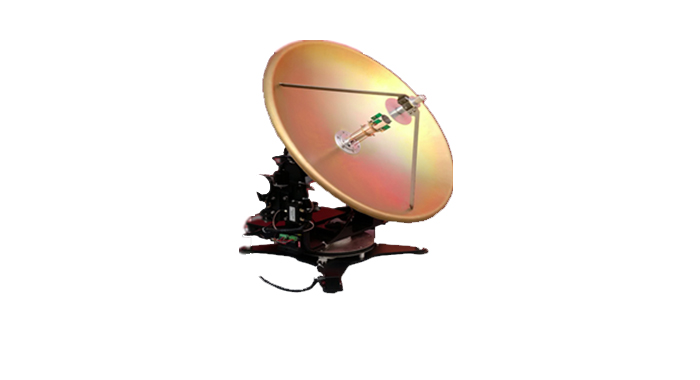

船載動中通天線系統

  • 產品特性
    ● 全自動完成對Ku波段通訊衛星的定位、搜索、跟蹤和再截獲；
    ● 適用于各類寬帶衛星通訊網絡，能實時地進行寬帶、語音、數據、圖像和其它多媒體信號雙向傳輸；
    ● 適用于在世界的各個海域使用，系統的方位支持360°連續旋轉，俯仰覆蓋0°～100°，極化角能±90°自動調整；
    ● 采用世界先進的衛星跟蹤與穩定技術，跟蹤速度超過每秒60°，能在各種復雜惡劣的海況下保證通訊暢通正常；
    ● 隨動機械結構采用了高剛度設計，具有優良的抗震性、可靠性和海洋環境適應性。



技術參數


型號

SC60

SC90

SC-120

SC-180

工作頻段（GHz)

Tx:13.75～14.5;

Rx::10.95～12.75

Tx:13.75～14.50;

 Rx:10.95～12.75

Tx:13.75～14.50;

Rx:10.95～12.75

Tx:5.85～6.425;

Rx:3.625～4.2

天線罩直徑

738

1180

1600

2260

天線罩高度

816

1220

1650

2250

最小EIRP(dBW)

47

44

系統重量

41

70

≤123

≤129

初始化時間

≤120

再截獲時間

≤5

跟蹤穩定方式

方位/俯仰/極化三軸

方位/俯仰/極化三軸

方位/俯仰/極化四軸

方位/俯仰/極化四軸或方位/

俯仰/極化三軸

跟蹤精度

優于1/10-3dB接收波束寬度，RMS

極化角調整范圍（°）

±90

天線轉動范圍（°）

方位

360無限

360無限

360，連續

360，連續

俯仰

0～100

工作溫度（℃）

室外單元

-20～70

-20～70

-25～70

-25～70

是內單元

-15～50

-15～50

-20～60

-20～60

濕度

40℃以下

95%±3%

40℃以上

70％±3％

儲存溫度（℃）

-30～85

工作電源（V)

24VDC

AC 220±10%，50Hz±5%

系統功耗（W）

185

145

420

450

微波與輻射

滿足GJB663第9.1

噪聲

滿足GJB367.1第1.8.8

環境條件

滿足GJB367.2的規定

電磁兼容

滿足GJB367.1第1.4

防護等級

IP56
