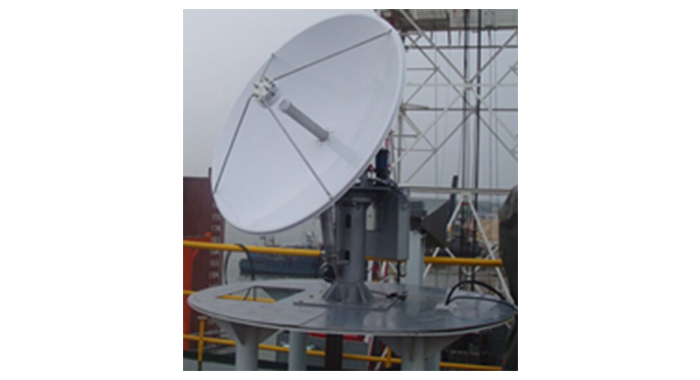

平臺衛星靜中通天線系統
-
產品特性
● 高兼容性：能與多種類型的衛星調制解調器、網絡平臺和通信業務兼容；
● 高度的智能化和自動化：能夠兩分鐘內自動定位、搜索、識別、鎖定或切換衛星；
● 實時傳輸信息： 能實時地進行寬帶的語音、數據、圖像和其它多媒體信息雙向傳輸；
● 高穩定性：支持全自動、半自動、和手動三種尋星工作模式，使通信系統能在各種環境和設備狀況下繼續正常工作；
● 能滿足全球無限航區的使用要求；
● 滿足ASIASAT、APT、CHINA SATCOM、SINOSAT、INTELSAT等的入網要求。
技術參數
型號 | SCT120M | SCT180M | SCT240M | |
參數名 | 參數值 | 參數值 | 參數值 | |
工作頻段（GHZ） | Ku-band | Ku-band | Ku-band | |
系統重量（kg） | 67 | 92 | 92 | |
截獲時間（s） | 120 | 120 | 120 | |
伺服方式 | 2-axis servo + polar. control | 2-axis servo + polar. control | 2-axis servo + polar. control | |
天線調轉速率（°/s） 轉速率（°/s） | 方位 | 30 | 30 | 30 |
| 俯仰 | 30 | 30 | 30 | |
| 極化 | 15 | 15 | 15 | |
天線轉 動范圍 （°） | 方位 | 0 ～±230° | 0 ～±230° | 0 ～±230° |
| 俯仰 | 0 ～ 115 | 0 ～ 115 | 0 ～ 115 | |
| 極化 | ±90 | ±90 | ±90 | |
轉動角精度 | ≤0.01° | ≤0.01° | ≤0.01° | |
抗風（km/h） | 工作風速 | 72 | 72 | 72 |
| 生存風速 | 200 | 200 | 200 | |
工作溫度（℃） | 室外單元 | -30 ～ 70 | -30 ～ 70 | -30 ～ 70 |
| 室內單元 | -20 ～ 60 | -20 ～ 60 | -20 ～ 60 | |
儲存溫度（℃） | －50°～＋80° | －50°～＋80° | －50°～＋80° | |
工作濕度(%) | 0 ～ 100 | 0 ～ 100 | 0 ～ 100 | |
降雨（mm/h） | 100 | 100 | 100 | |
太陽輻射（KW/m2） | 1.1 | 1.1 | 1.1 | |
工作電源（V） | AC 220 ±10%, 0HZ±5% | AC 220 ±10%,50HZ±5% | AC 220 ±10%,50HZ±5% | |
系統功耗（W） | ＜250 | ＜300 | ＜350 | |
防護等級 | 優于IP56 | 優于IP56 | 優于IP56 | |
